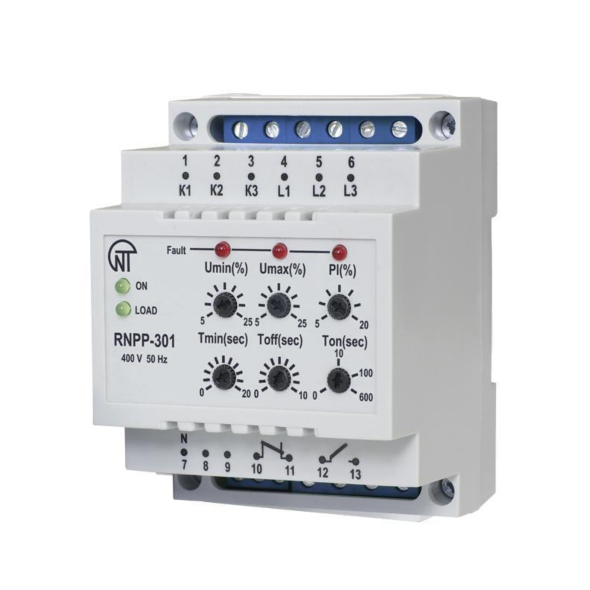

Реле напруги RNPP-301 призначено для захисту трифазних споживачів від основних видів аварії в електричній мережі, таких як:
- вихід діючого значення напруги за межі допустимих порогів.
- порушення послідовності і злипання фаз.
- порушення полнофазності і симетричності мережевої напруги.
Пристрій контролює основні параметри електричної мережі та при їх відхиленні відключає навантаження.
Реле також стежить за станом силових контактів зовнішнього магнітного пускача до і після включення навантаження, контролюючи їх справність (підгорання або злипання).
Індикатори на лицьовій панелі реле показують:
- наявність напруги в мережі.
- стан навантаження (включено або відключено).
- вид аварії, що сталася.
Шість регуляторів, винесених на лицьову панель, дозволяють користувачеві встановити:
- поріг спрацьовування по максимально допустимому значенню напруги.
- поріг спрацьовування по мінімально допустимому значенню напруги.
- поріг допустимого значення перекосу фаз.
- час спрацьовування відключення навантаження при аварійному зниженні напруги.
- час працьовування відключення навантаження при інших видах аварії мережі.
- затримку часу включення навантаження після відновлення параметрів мережі.
Пристрій може працювати в режимі контролю фазної або лінійної напруги (за вибором користувача).
Переваги:
- Підключення через пускач.
- Контроль стану силових контактів пускача до та після увімкнення навантаження.
- Просте налаштування.
Розширені налаштування параметрів спрацювання, включаючи роздільне регулювання Umin та Umax
Сфера застосування:
- Для контролю фазових та лінійних напруг в трифазній мережі.
- Для захисту трифазного або, в деяких випадках, однофазного обладнання від аварій в трифазній мережі, як-то: аварія за напругою, неправильне чергування та злипання фаз, неповнофазність та несиметричність напруги.
Основні можливості:
- Контроль дозволеного рівня діючого значення фазової/лінійної напруги.
- Контроль правильного чергування фаз та відсутності їх злипання.
- Контроль повнофазності та симетричності мережевої напруги.
- Контроль стану силових контактів магнітного пускача до та після увімкнення навантаження.
- Вимикання навантаження шляхом розмикання ланцюга живлення котушки магнітного пускача у разі виникнення умов для спрацьовування із часом спрацювання (Toff), що заданий користувачем.
- Контроль якості напруги мережі після відключення навантаження та його автоматичне увімкнення після відновлення параметрів.
напруги із часом автоматичного повторного вмикання (Ton).
- Візуальне відображення всіх видів аварій напруги мережі та відмови перемикання силових контактів магнітного пускача.
