Реле струму і потужності для захисту електрообладнання
Реле струму використовують для контролю навантаження в електромережі. Пристрій відстежує споживаний струм і реагує, якщо він перевищує встановлений поріг. Це важливо для обладнання, яке може працювати з перевантаженням: електродвигунів, насосів, компресорів, вентиляції, нагрівальних приладів, верстатів, ліній автоматики та іншого електрообладнання.
Реле обмеження потужності працює схоже за логікою, але контролює не тільки силу струму, а й споживану потужність. Такі пристрої допомагають уникати перевантаження мережі, відключати зайве навантаження при перевищенні заданого ліміту і контролювати роботу споживачів, які не повинні виходити за дозволену потужність.
У категорії представлені реле контролю струму, реле потужності, реле напруги з контролем струму та комбіновані пристрої Novatek-Electro для побутових, комерційних і промислових задач. Більше інформації про виробника та інші рішення для електрозахисту можна переглянути на сайті Novatek Україна.
Для чого потрібне реле контролю струму
Реле контролю струму потрібне тоді, коли важливо не просто подати живлення на обладнання, а контролювати, як воно споживає електроенергію в роботі. Якщо струм різко зростає, це може означати перевантаження, заклинювання механізму, неправильний режим роботи, помилку в схемі або несправність обладнання.
У таких ситуаціях звичайного автомата може бути недостатньо. Автоматичний вимикач захищає лінію від короткого замикання та грубого перевантаження, але не завжди дає гнучке налаштування порогів і затримок. Реле максимального струму дозволяє точніше задати, при якому значенні потрібно відключати навантаження і коли дозволяти повторне увімкнення.
Це особливо корисно для обладнання, де аварія не завжди виглядає як миттєве коротке замикання. Наприклад, насос може працювати з підвищеним навантаженням, двигун може перегріватися, а споживач може стабільно перевищувати допустимий ліміт. Реле струму допомагає побачити таку проблему раніше.
Де використовують реле струму та реле потужності
Пристрої цієї категорії встановлюють у щитах керування, розподільчих шафах, системах автоматики та електрозахисту. Вони підходять як для простих однофазних споживачів, так і для складніших трифазних систем, де потрібно контролювати навантаження, потужність і параметри мережі.
Електродвигуни, насоси та компресори
Для двигунів, насосів і компресорів контроль струму особливо важливий. Підвищений струм може вказувати на перевантаження, заклинювання, складний запуск або неправильну роботу механічної частини. Реле струму допомагає відключити навантаження до того, як обладнання перегріється або вийде з ладу.
Будинки, квартири та комерційні об’єкти
У побутових і комерційних мережах реле напруги та струму використовують для контролю груп споживачів, захисту ліній і обмеження перевищення допустимої потужності. Це актуально для приватних будинків, офісів, магазинів, майстерень, технічних приміщень і невеликих виробничих зон.
Системи автоматики та диспетчеризації
У системах автоматики важливо не тільки відключити навантаження, а й розуміти, чому це сталося. Пристрої з дисплеєм, журналом аварій, програмою для ПК або підтримкою Modbus зручні для щитів керування, технічних об’єктів, насосних станцій і систем, де потрібен контроль параметрів у реальному часі.
Які пристрої представлені в категорії
У категорії є кілька типів обладнання: реле максимального струму, реле обмеження потужності, комбіновані вимірювачі параметрів мережі та реле напруги з контролем струму. Нижче - коротко про кожну модель і сценарії, де вона може бути доречною.
PH-240t - реле напруги з контролем струму і потужності
підходить для захисту побутового та промислового електрообладнання від коливань напруги й наслідків обриву нейтралі. Модель розрахована на струм навантаження до 40 А, відображає напругу, контролює струм, активну й реактивну потужність, а також може відключати навантаження при перевищенні заданих порогів.
Це варіант для задач, де потрібне не просто реле напруги, а більш функціональний пристрій для контролю стану мережі та навантаження.
РН-263t - реле напруги та струму для навантаження до 63 А
призначене для захисту побутового та промислового обладнання від неприпустимих коливань напруги, а також для контролю споживаного струму й активної потужності. Пристрій може відключати навантаження при перевищенні заданого порогу по струму, показує параметри на дисплеї та зберігає інформацію про останні аварії.
Таке реле напруги і струму доцільне для електрощита будинку, квартири, майстерні, офісу або технічного приміщення, де потрібно контролювати не тільки напругу, а й реальне навантаження лінії.

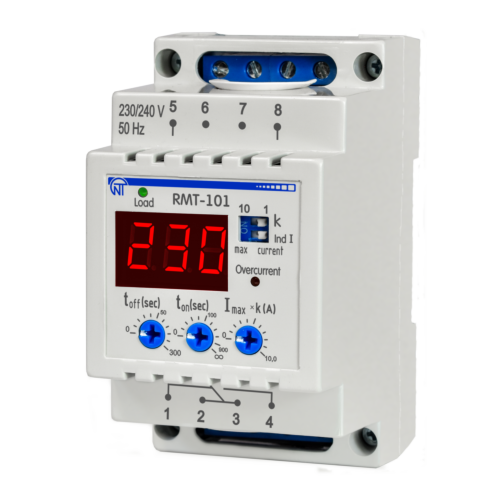

RMT-101 - реле максимального струму для DIN-монтажу
призначене для відключення навантаження при збільшенні струму вище заданого значення. Його можна використовувати як цифровий амперметр, реле обмеження споживаного струму або реле вибору пріоритетного навантаження.
Модель встановлюється в щиток на DIN-рейку, має дисплей і регулятори для налаштування порогу струму, часу відключення та затримки повторного увімкнення. Це рішення для однофазних систем, де потрібен контроль струму з можливістю роботи через контактор.

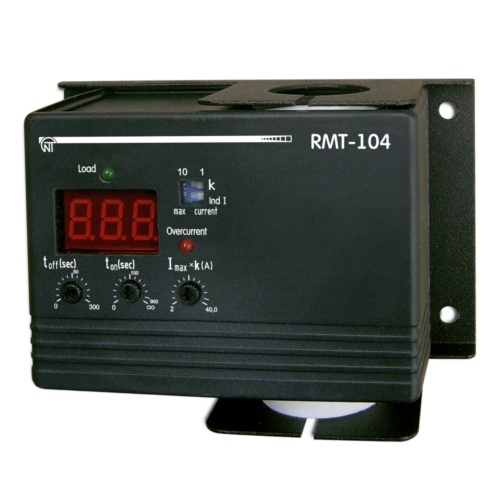

RMT-104 - реле контролю струму для настінного монтажу
контролює діюче значення струму однофазного навантаження і відключає його при перевищенні заданого користувачем порогу. Модель працює в діапазонах до 40 А або до 400 А, має дисплей і ручки-регулятори для налаштування струмових уставок та часу автоматичного повторного включення.
RMT-104 варто розглядати для систем, де потрібне реле контролю струму з настінним монтажем і роботою через контактор. Це може бути насосне обладнання, вентиляція, технічна лінія або інший однофазний споживач із контрольованим навантаженням.

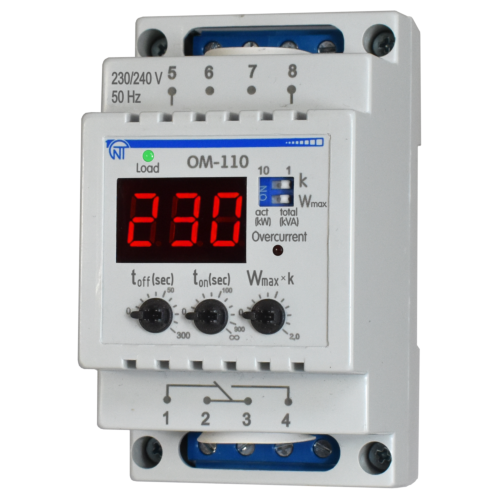

ОМ-110 - реле обмеження потужності до 20 кВт
призначене для постійного контролю активної або повної потужності однофазного навантаження. Пристрій може відключати навантаження при перевищенні встановленого користувачем рівня потужності та повторно вмикати його після заданої затримки або блокувати повторне увімкнення.
ОМ-110 доречний там, де потрібно обмежити споживання потужності, контролювати ліміт навантаження або використовувати пристрій як цифровий ватметр. Це рішення для об’єктів, де перевищення потужності може призвести до спрацювання захисту, перевантаження лінії або небажаних витрат.

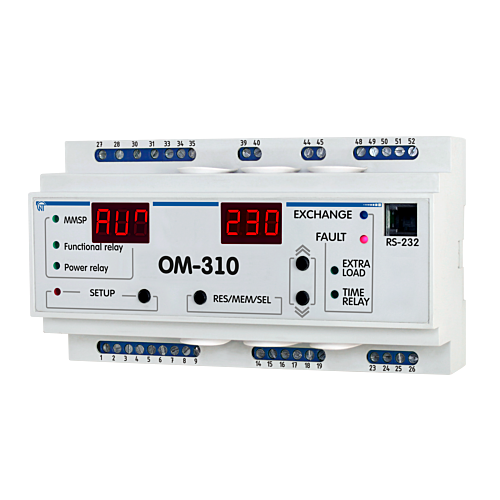

ОМ-310 - трифазний обмежувач потужності для складніших систем
призначений для захисту споживача при неякісних параметрах електричної мережі, контролю потужності, вимірювання параметрів трифазної мережі та оповіщення про аварійні ситуації. Модель підтримує роботу з навантаженням від 2,5 до 30 кВт із вбудованими трансформаторами струму і до 350 кВт із зовнішніми трансформаторами.
Це рішення для трифазних систем, де потрібно контролювати напругу, струм, потужність, обрив фаз, порушення послідовності фаз, перекіс напруг і керувати навантаженням через магнітний пускач.

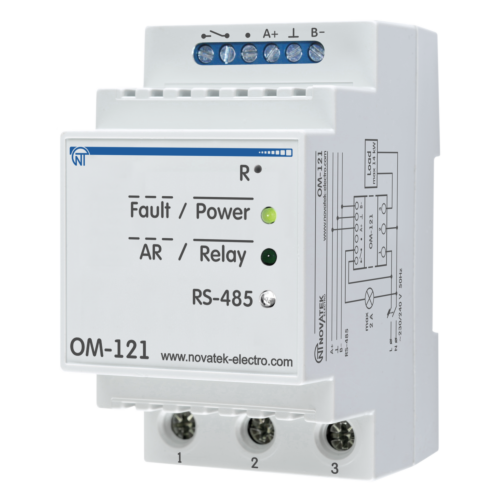

ОМ-121 - комбінований вимірювач параметрів мережі
контролює параметри однофазної мережі: напругу, активну, реактивну й повну потужність, а також струм, який споживається навантаженням. Пристрій може передавати дані по протоколу Modbus RTU і виконувати функції обмежувача потужності, обмежувача струму, реле напруги та реле частоти.
ОМ-121 підходить для систем, де важливо не тільки захистити навантаження, а й передавати параметри в систему моніторингу або автоматики.

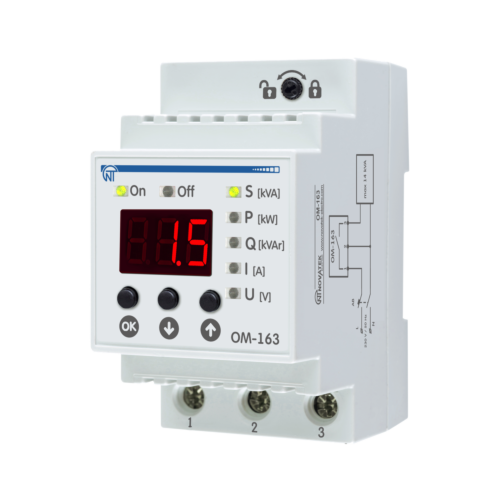

ОМ-163 - реле обмеження потужності з дисплеєм
контролює напругу, струм, активну, реактивну та повну потужність. Пристрій може відключати навантаження при перевищенні заданих порогів, відхиленні напруги або перегріві контактної групи.
ОМ-163 можна використовувати як реле обмеження споживаної потужності, реле напруги або цифровий мультиметр. Модель підходить для побутового і виробничого використання, коли потрібно бачити параметри мережі на дисплеї та мати гнучкі налаштування захисту.
Як вибрати реле струму або реле потужності
Вибір залежить від того, що саме потрібно контролювати: струм, потужність, напругу або кілька параметрів одночасно. Для простої задачі може вистачити реле максимального струму. Для контролю ліміту споживання краще дивитися на реле обмеження потужності. Для більш складних систем варто розглядати комбіновані пристрої з дисплеєм, Modbus або роботою з контактором.
За контрольованим параметром
Якщо потрібно відключати навантаження при перевищенні струму, основний вибір - реле струму. Якщо завдання пов’язане з обмеженням споживання, краще підійде реле потужності. Якщо потрібно одночасно контролювати напругу, струм і потужність, варто обирати комбіновані моделі.
За кількістю фаз
Для однофазної мережі 230 В підходять моделі з контролем однієї фази. Для трифазної мережі 230/400 В потрібен пристрій, який може працювати з трьома фазами та коректно вимірювати параметри всього навантаження. Це особливо важливо для виробничих, технічних і комерційних об’єктів.
За способом монтажу
Більшість моделей у категорії встановлюються в щиток на DIN-рейку. Це зручне рішення для електрощитів, шаф керування та стаціонарних систем автоматики. Для окремих задач може використовуватися настінне виконання, якщо така схема зручніша для конкретного об’єкта.
За способом комутації навантаження
Якщо навантаження невелике, частина пристроїв може комутувати його безпосередньо. Якщо струм або потужність більші, потрібно використовувати контактор. У такій схемі реле контролює параметри й керує котушкою контактора, а силове навантаження комутує окремий апарат.
Реле струму, реле напруги чи обмежувач потужності
Реле струму потрібне, коли головний ризик - перевищення струму навантаження. Реле напруги контролює якість живлення і захищає техніку від занадто високої або низької напруги. Реле обмеження потужності контролює споживання і допомагає не перевищувати встановлений ліміт.
У реальних щитах ці функції часто перетинаються. Наприклад, реле напруги з контролем струму може одночасно захищати від перепадів і стежити за перевантаженням. А комбінований обмежувач потужності може показувати напругу, струм, активну і повну потужність. Тому підбирати пристрій варто не за назвою, а за тим, які параметри він має контролювати на конкретному об’єкті.
Купити реле струму і потужності в Україні
Купити реле струму або реле обмеження потужності варто після того, як зрозуміло, яке навантаження потрібно контролювати, який струм воно споживає, чи є трифазна мережа, чи потрібен контактор і які параметри потрібно бачити на дисплеї або передавати в систему автоматики.
На сторінці категорії можна порівняти моделі за кількістю фаз, струмом вимірювання, максимальною потужністю, корпусом, способом монтажу, контрольованими параметрами, індикацією, способом керування та додатковими функціями. Це допомагає підібрати пристрій під реальну схему, а не просто купити реле струму за назвою.
Що важливо врахувати перед покупкою
Перед покупкою потрібно визначити тип мережі, характер навантаження, робочий струм, допустиму потужність, потрібні пороги спрацювання, час затримки, спосіб повторного увімкнення і схему підключення через контактор або без нього.
Правильно підібране реле струму та потужності допомагає захистити обладнання від перевантаження, контролювати споживання, зменшити ризик аварій і зробити роботу електросистеми більш передбачуваною. Для будинку, комерційного об’єкта, виробництва або систем автоматики це практичний елемент електрозахисту, який працює не “для галочки”, а для реального контролю навантаження.
