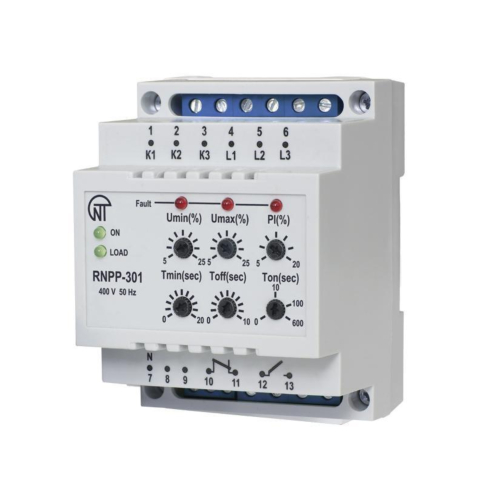

Przekaźnik napięcia RNPP-301 przeznaczony jest do ochrony trójfazowych odbiorników przed głównymi rodzajami awarii w sieci elektrycznej, takich jak:
- przekroczenie dopuszczalnych wartości napięcia.
- naruszenie kolejności faz i ich zlepianie.
- naruszenie pełnofazowości i symetryczności napięcia w sieci.
- Urządzenie monitoruje podstawowe parametry sieci elektrycznej, a w przypadku ich odchyleń, odłącza obciążenie.
- Przekaźnik śledzi również stan styków mocy zewnętrznego rozrusznika magnetycznego przed i po włączeniu obciążenia, kontrolując ich sprawność (przegrzanie lub zlepianie).
Wskaźniki na przednim panelu przekaźnika pokazują:
- obecność napięcia w sieci.
- stan obciążenia (włączone lub wyłączone).
- rodzaj wystąpionej awarii.
Sześć regulatorów umieszczonych na przednim panelu umożliwia użytkownikowi ustawienie:
- progu zadziałania dla maksymalnej dopuszczalnej wartości napięcia.
- progu zadziałania dla minimalnej dopuszczalnej wartości napięcia.
- progu dopuszczalnego odchylenia faz.
- czasu zadziałania odłączenia obciążenia przy awaryjnym obniżeniu napięcia.
- czasu zadziałania odłączenia obciążenia przy innych rodzajach awarii sieci.
- opóźnienia czasu włączenia obciążenia po przywróceniu parametrów sieci.
- Urządzenie może działać w trybie monitorowania napięcia fazowego lub linii (do wyboru przez użytkownika).
Zalety:
- Podłączenie przez rozrusznik.
- Monitorowanie stanu styków mocy rozrusznika przed i po włączeniu obciążenia.
- Proste ustawienia.
- Rozszerzone ustawienia parametrów zadziałania, w tym oddzielne regulowanie Umin i Umax.
Zastosowanie:
- Monitorowanie napięcia fazowego i linii w trójfazowej sieci.
- Ochrona trójfazowych lub w niektórych przypadkach jednofazowych urządzeń przed awariami w trójfazowej sieci, takimi jak: awaria napięcia, niewłaściwa kolejność i zlepianie faz, brak pełnej fazowości i niesymetryczność napięcia.
Główne funkcje:
- Monitorowanie dopuszczalnego poziomu napięcia fazowego/liniowego.
- Monitorowanie prawidłowej kolejności faz i braku ich zlepiania.
- Monitorowanie pełnofazowości i symetryczności napięcia w sieci.
- Monitorowanie stanu styków mocy rozrusznika przed i po włączeniu obciążenia.
- Odłączanie obciążenia poprzez rozłączenie obwodu zasilania cewki rozrusznika magnetycznego w przypadku spełnienia warunków zadziałania z czasem opóźnienia (Toff), ustawionym przez użytkownika.
- Monitorowanie jakości napięcia w sieci po odłączeniu obciążenia i jego automatyczne włączenie po przywróceniu parametrów napięcia z czasem automatycznego ponownego włączenia (Ton).
- Wizualne wyświetlanie wszystkich rodzajów awarii napięcia w sieci oraz uszkodzeń przełączania styków mocy rozrusznika magnetycznego.
