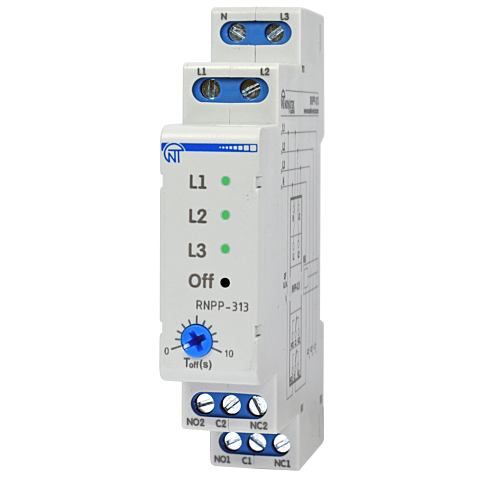

Przekaźnik napięcia, symetrii i kolejności faz RNPP-313

Przekaźnik napięcia, odchylenia i kolejności faz RNPP-313 przeznaczony jest do:

• kontrolowania dopuszczalnego poziomu napięcia.
• monitorowania prawidłowej kolejności faz i braku ich zlepiania.
• monitorowania pełnofazowości i symetryczności napięcia w sieci (odchylenie faz).
• odłączania obciążenia przy niskiej jakości napięcia w sieci.
• monitorowania jakości napięcia w sieci po odłączeniu obciążenia oraz automatycznego włączania go po przywróceniu parametrów napięcia.
• wyświetlania awarii w przypadku sytuacji awaryjnej oraz wyświetlania obecności napięcia na każdej fazie.
• kontrolowania przerwania zerowego.
• Urządzenie zapewnia możliwość regulacji opóźnienia czasowego dla działania ochrony w przypadku odchylenia faz. Po przywróceniu parametrów napięcia w sieci, urządzenie ponownie włącza obciążenie po czasie APV.

RNPP-313 może działać w następujących trybach:

• Kontrola minimalnego napięcia: W tym trybie, gdy napięcie w sieci spadnie poniżej 195 V, chronione urządzenie zostanie odłączone od sieci.
• Kontrola maksymalnego napięcia: W tym trybie, gdy napięcie w sieci wzrośnie powyżej 260 V, chronione urządzenie zostanie odłączone od sieci.
• Kontrola obecności faz: W tym trybie, w przypadku przerwania jednej z faz, chronione urządzenie zostanie odłączone od sieci.
• Kontrola nieprawidłowej kolejności faz i zlepiania faz: W tym trybie, w przypadku błędnego podłączenia lub zlepienia jednej z faz, chronione urządzenie zostanie odłączone od sieci.
• Kontrola odchylenia faz: W tym trybie, gdy różnica napięcia między fazami przekroczy 40 V, chronione urządzenie zostanie odłączone od sieci.
• Kontrola przerwania zerowego: W przypadku przerwania zerowego, chronione urządzenie zostanie odłączone od sieci, a wskaźniki LINE i OFF zgasną.
• Kontrola obecności faz: Jest aktywna w każdym trybie pracy urządzenia.
• We wszystkich trybach pracy urządzenie zadziała w przypadku przerwania fazy lub obniżenia napięcia poniżej 100 V na jednej lub więcej fazach w ustalonym czasie 0,25 sekundy.

Zalety:

• Podłączenie przez rozrusznik.
• Przekaźnik przełączający.
• Bardzo kompaktowy rozmiar.
• Proste ustawienie.

Zastosowanie:

• Monitorowanie napięcia fazowego i liniowego w trójfazowej sieci.
• Ochrona trójfazowych lub, w niektórych przypadkach, jednofazowych urządzeń przed awariami w trójfazowej sieci, takimi jak: awarie napięcia, nieprawidłowa kolejność faz, zlepianie faz, brak pełnej fazowości i niesymetryczność napięcia.
• Idealne do ochrony systemów chłodniczych i wentylacyjnych.
• W kompaktowych szafkach sterowniczych, gdzie konieczne jest zaoszczędzenie miejsca.

Główne funkcje:

• Monitorowanie dopuszczalnego poziomu napięcia fazowego/liniowego.
• Monitorowanie prawidłowej kolejności faz oraz braku ich zlepiania.
• Monitorowanie pełnofazowości i symetryczności napięcia w sieci.
• Odłączanie obciążenia poprzez rozłączenie obwodu zasilania cewki rozrusznika magnetycznego w przypadku wystąpienia warunków do zadziałania.
• Monitorowanie jakości napięcia w sieci po odłączeniu obciążenia oraz jego automatyczne włączenie po przywróceniu parametrów napięcia.
