Przekaźnik czasowy REV-120.24

Przekaźnik czasowy REV-120.24 to mikroprocesorowe urządzenie zaprojektowane do włączania i wyłączania obciążenia w określonych przez użytkownika przedziałach czasowych.

Montuje się je na standardowej szynie DIN i zajmuje tylko jeden moduł w rozdzielni.

Urządzenie posiada dwa kanały wyjściowe z normalnie otwartymi i normalnie zamkniętymi stykami.

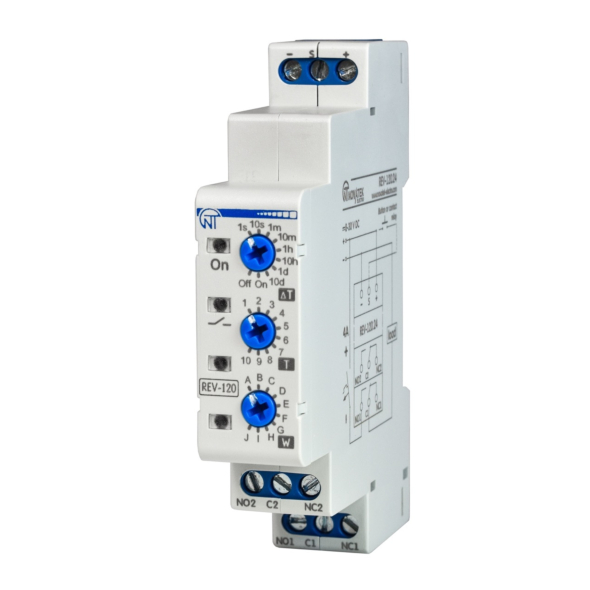

 Na przednim panelu urządzenia znajdują się:

• regulator ustawiania interwału czasowego „ΔT”.
• regulator ustawiania czasu „T”,.
• regulator wyboru trybu pracy „W”.

Tryby pracy REV-120 (24V):

• Opóźnienie załączenia.
• Odliczanie czasu po podaniu zasilania.
• Tryb cykliczny z opóźnieniem przy włą.
• czeniu.Tryb cykliczny z odliczaniem czasu przy włączeniu.
• Opóźnienie wyłączenia (po rozłączeniu styku sterującego).
• Impulsowy 1 (przy zwarciu styku sterującego).
• Impulsowy 2 (przy rozwarciu styku sterującego).
• Opóźnienie załączenia i wyłączenia (według styku sterującego).
• Przekaźnik krokowy (przy każdym zwarciu styku sterującego).
• Generator impulsów 0,5 s.
• Szczegóły dotyczące trybów pracy i ustawień czasowych znajdują się w dokumentacji urządzenia.

Instrukcja konfiguracji urządzenia:

Przed podłączeniem przekaźnik należy skonfigurować:

Ustawienie trybu pracy – obrócić pokrętło wyboru trybu w maksymalnie lewo, niezależnie od jego aktualnej pozycji, a następnie zgodnie z ruchem wskazówek zegara wybrać odpowiedni tryb.

Ustawienie interwału czasowego – za pomocą pokrętła „ΔT”.

Ustawienie czasu – za pomocą pokrętła „T”.

Uwaga: W przypadku zmiany trybu pracy lub interwałów czasowych podczas zasilania urządzenia zmiany zostaną uwzględnione dopiero po odłączeniu zasilania na co najmniej 1 sekundę i ponownym jego podłączeniu.
