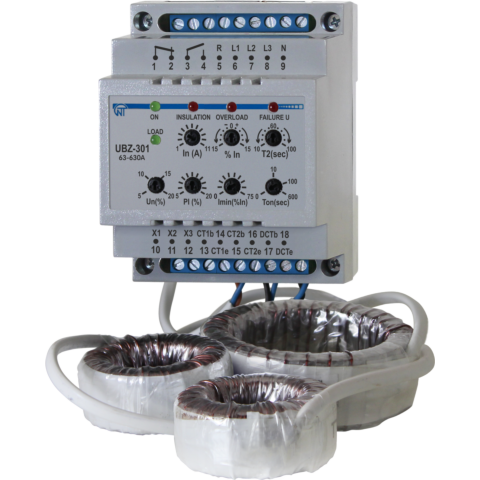

Uniwersalny moduł ochrony silników elektrycznych UBZ-301 (63-630A)

Urządzenie przeznaczone jest do ciągłego monitorowania parametrów napięcia sieciowego oraz skutecznych wartości prądów fazowych/liniowych w trójfazowym sprzęcie elektrycznym 380 V / 50 Hz, w szczególności w asynchronicznych silnikach elektrycznych (SE) o mocy od 2,5 kW do 25 kW, także w sieciach z izolowanym punktem neutralnym.

Dostępne są trzy modyfikacje urządzenia w zależności od nominalnych prądów:

• UBZ-301 5-50A
• UBZ-301 10-100A
• UBZ-301 63-630A

Moduł zapewnia pełną i skuteczną ochronę urządzeń elektrycznych poprzez odłączanie ich od sieci lub blokowanie ich uruchomienia w następujących przypadkach:

• niskiej jakości napięcie sieciowe (niedopuszczalne skoki napięcia, przerwy faz, zaburzenia sekwencji i sklejenie faz, asymetria napięć fazowych/liniowych)
• przeciążenia mechaniczne (symetryczne przeciążenia prądowe fazowe/liniowe) – ochrona przed przeciążeniem z zależnym opóźnieniem czasowym
• asymetryczne przeciążenia prądowe fazowe/liniowe związane z uszkodzeniami wewnętrznymi silnika – ochrona przed asymetrią prądów fazowych z możliwością blokady automatycznego ponownego załączenia
• asymetria prądów fazowych bez przeciążenia, wynikająca z uszkodzenia izolacji w silniku lub w przewodzie zasilającym
• brak momentu na wale silnika ("suchobieg" – w przypadku pomp) – ochrona na podstawie minimalnego prądu rozruchowego i/lub roboczego
• niedopuszczalnie niski poziom izolacji do obudowy – kontrola przed uruchomieniem z blokadą rozruchu w przypadku złej izolacji
• zwarcie do ziemi uzwojenia stojana podczas pracy – ochrona na podstawie prądów upływowych do ziemi

Blok realizuje ochronę urządzeń elektrycznych poprzez sterowanie cewką stycznika (kontaktora).

Funkcje urządzenia:

• Proste i precyzyjne ustawienie nominalnego prądu silnika elektrycznego za pomocą standardowej skali prądów nominalnych
• Ustawienie prądu roboczego silnika różnego od standardowych wartości z uwzględnieniem dopuszczalnego długotrwałego przeciążenia
• Reakcja na przeciążenie z zależnym opóźnieniem czasowym
• Charakterystyka prądowo-czasowa dostosowana do warunków zimnego silnika
• (Podczas pracy rozwiązywane jest równanie różniczkowe bilansu cieplnego SE, co pozwala uwzględnić wcześniejszy stan silnika oraz najdokładniej określić przeciążenie cieplne. Takie podejście pozwala również uwzględnić nagrzewanie silnika podczas rozruchów i ograniczyć (na życzenie klienta) ich liczbę w jednostce czasu)
• Możliwość przesuwania charakterystyki prądowo-czasowej zarówno na osi prądów, jak i na osi czasu
• Ustawienie progów reakcji na minimalne/maksymalne napięcie, asymetrię napięć liniowych i prądów fazowych oraz czas automatycznego ponownego załączenia zgodnie z preferencjami użytkownika
• Wskazanie rodzaju awarii, obecności napięcia sieciowego, zakresu prądu, na który ustawiono blok oraz stanu załączenia obciążenia
• Poprzez moduł komunikacyjny BO-01 umożliwia wymianę i przekazywanie danych za pomocą protokołu RS-485 (moduł BO-01 dostępny na zamówienie)
