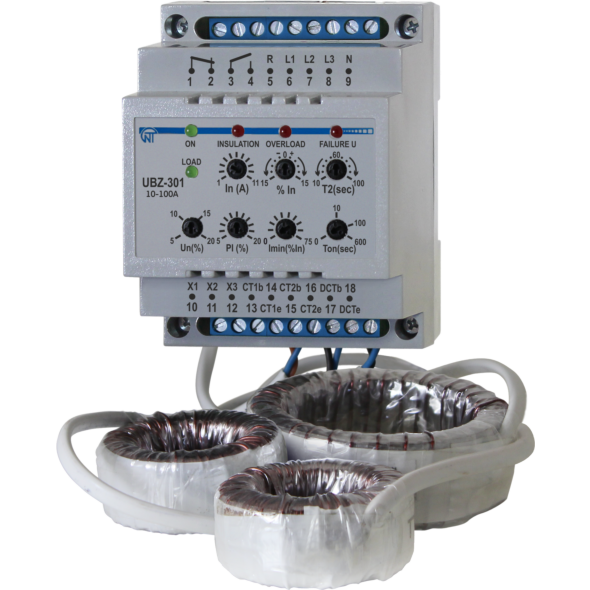

Універсальний блок захисту електродвигунів UBZ-301 (10-100А) призначений для постійного контролю параметрів мережевої напруги і діючих значень фазних / лінійних струмів трифазного електрообладнання 400 В / 50 Гц, в першу чергу, асинхронних електродвигунів (ЕД), потужністю від 5 кВт до 50 кВт, у тому числі і в мережах з ізольованою нейтраллю.
Випускаються три модифікації приладу по номіналах струму:
- UBZ-301 5-50A.
- UBZ-301 10-100A.
- UBZ-301 63-630A.
Здійснює повний та ефективний захист електроустаткування відключенням від мережі та / або блокуванням його пуску в наступних випадках:
- неякісній мережевій напрузі (неприпустимі скачки напруги, обрив фаз, порушення чергування і злипання фаз, перекіс фазних / лінійних напруг).
- механічних перевантаженнях (симетричне перевантаження по фазним / лінійним струмам) – захист від перевантаження з залежною витримкою часу.
- несиметричних перевантажень по фазним / лінійним струмів, пов’язаних з ушкодженнями усередині двигуна – захист від перекосів фазних струмів з подальшою забороною АПВ.
- асиметрії фазних струмів без перевантаження, пов’язаних з порушенням ізоляції усередині двигуна і / або кабелю, що підводить.
- зникненні моменту на валу ЕД («сухий хід» – для насосів) – захист по мінімальному пусковому та / або робочому струму.
- при неприпустимо низькому рівні ізоляції на корпус – перевірка перед включенням з блокуванням пуску при поганій ізоляції.
- замиканні на «землю» обмотки статора під час роботи – захист по струмам витоку на «землю».
Блок забезпечує захист електрообладнання шляхом управління котушкою магнітного пускача (контактора).
Виконує наступні функції:
- просту і точну установку номінального струму ЕД, використовуючи стандартну шкалу номінальних струмів.
- установку робочого струму ЕД, відмінного від стандартних значень з урахуванням тривало допустимого перевантаження.
- спрацювування по перевантаженню з залежною витримкою часу.
- cтрумо-часова характеристика побудована для умовно холодного двигуна.
- (У процесі роботи вирішується диференціальне рівняння теплового балансу ЕД, такий підхід дозволяє враховувати попередній стан ЕД і найбільш достовірно приймати рішення про наявность тепловогоперевантаження, цей метод дозволяє також врахувати нагрів ЕД при пусках і обмежити (за бажанням замовника) їх число в одиницю часу).
- можливість зрушувати токо-часову характеристику як по осі струмів, так і по осі часу.
- виставлення порогів спрацьовування за мінімальним / максимальним напруженням, перекосу лінійних напруг і фазних струмів, а також часу автоматичного повторного включення на розсуд замовника самостійно.
- індикацію виду аварії, наявності мережевої напруги, струмового діапазону, на який налаштований блок і включення навантаження.
- через блок обміну БO-01 дозволяє здійснювати обмін і передачу інформації по протоколу RS-485 (БO-01 поставляється під замовлення).
