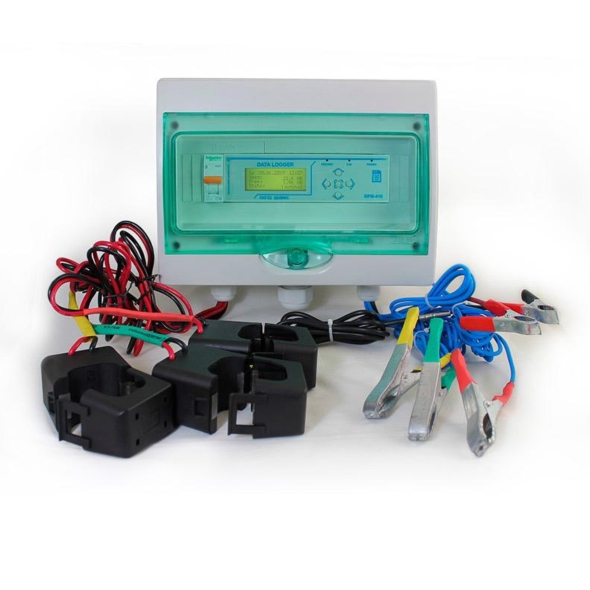

Способи оплати: Банківський переказ, Накладений платіж. Мобільна станція реєстрації параметрів електромережі на базі пристрою РПМ-416.
До складу станції входить:
1) Щит пластиковий IP 65 – 1 шт;
2) Автоматичний вимикач 1Р 16А – 1 шт;
3) Реєстратор електричних параметрів РПМ-416 – 1шт;
4) Роз’ємний трансформатор струму – 4 шт;
5) Зажим фазний – 3шт;
6) Затискачі живлення РПМ-416 – 2 шт.
Реєстратор РПМ-416 є мікропроцесорним пристроєм, призначеним для вимірювання значень електричних параметрів, відображення цих значень на дисплеї реєстратора, а також архівування даних. Широко застосовується для енергоаудиту.
Архівування даних виконується на змінну карту пам’яті (SD / MMC) зі швидкістю від 0,001 с, надалі можливий їх аналіз за допомогою програмного забезпечення RPM-416 Data Analysis.
Реєстратор РПМ-416 має вбудований годинник реального часу з живленням від вбудованої літієвої батареї.
У РПМ-416 передбачено підключення до мережі Ethernet за стандартом 10Base-T або 100Base-T. У цьому випадку, одночасно з записом даних на карту пам’яті, можлива конфігурація РПМ-416 і передача даних на ПК.
Принцип дії виробу заснований на вимірюванні значень з усіх датчиків, підключених до входів реєстратора, накопиченні даних у внутрішній пам’яті реєстратора і запису їх на зовнішній носій – карту пам’яті (SD/MMC). В РПМ-416 передбачено режим запису даних за подією. Якщо запис даних за подією увімкнено, виміряні реєстратором значення постійно записуються у тимчасовий буфер.
Вимірювані значення:
| Найменування | Значення |
|---|---|
| Номінальна напруга живлення, В |
230 / 240 |
| Напруга, при якій зберігається працездатність (—/~), В |
24 – 265 |
| Частота мережі живлення, Гц |
45 – 65 |
| Споживана потужність (від мережі ~230 В), Вт, не більше |
6,0 |
| Період запису даних на карту пам’яті, с |
0,001 – 3600 |
| Зовнішній накопичувач (карта пам’яті) |
SD(v1.0, v1.1) / SDHC, Class 4, 6, 10 |
| Максимальна ємність зовнішнього накопичувача, ГБ |
32 |
| Підтримувані файлові системи зовнішнього накопичувача, FAT |
12, 16, 32 |
| Зв’язок з Ethernet або ПК |
10Base-T / 100Base-T |
| Modbus TCP |
є |
| Web-інтерфейс |
є |
| FTP |
є |
| Ступінь захисту виробу (корпус / клемник) |
ІР40 / IP20 |
| Клас захисту від ураження електричним струмом |
II |
| Кліматичне виконання |
УХЛ 3.1 |
| Номінальна імпульсна витримувана напруга, кВ |
2,5 |
| Переріз проводів для підключення до клем, мм² |
0,2 – 2,5 |
| Найменування | Значення |
|---|---|
| ! Вхід напруги |
3 канали |
| Діапазон вимірювання напруги, В |
3 – 450 |
| Похибка вимірювання напруги (для синусоїдального сигналу) |
до 300 В ± 1% |
| Тип вимірювання напруги |
RMS/Миттєве/Пікове |
| Діапазон вимірювання частоти напруги, Гц |
25 – 70 |
| ! Вхід струму |
4 канали |
| Діапазон вимірювання струму, А |
0,05 – 10 |
| Похибка вимірювання струму (для синусоїдального сигналу) |
± 2,5 % |
| Тип вимірювання струму |
RMS/Миттєве/Пікове |
| Тип датчика струму |
ТС з виходом 5 А |
| Підтримувані номінали ТС, А |
5, 10, 15, 20, 30, 40, 50, 75, |
| ! Вхід потужності* |
3 канали |
| Діапазон вимірювання активної потужності, Вт |
30 – 200 000 000 |
| Діапазон вимірювання реактивної потужності, ВАр |
30– 200 000 000 |
| Діапазон вимірювання повної потужності, ВА |
30– 200 000 000 |
| Діапазон вимірювання коефіцієнта потужності, cos φ |
0,01 – 1 |
| Похибка вимірювання потужності (для синусоїдного сигналу) |
± 3,5% |
| Максимальне значення лічильника активної енергії, кВт*год |
999 999 999 |
| Максимальне значення лічильника реактивної енергії, кВАр*год |
999 999 999 |
| ! Вхід температури |
2 канали |
| Тип датчика температури |
PTC1000 / PT1000 |
| Діапазон вимірювання температури для PTC1000, ºС |
від - 50 до +120 |
| Діапазон вимірювання температури для PT1000, ºС |
від - 50 до +250 |
| Похибка вимірювання температури |
± 1,5 % |
| ! Вхід напруги 0 – 10 В (—) |
1 канал |
| Діапазон вимірювання напруги, В |
0,01 – 10 |
| Похибка вимірювання напруги |
± 1 % |
| ! Вхід струму 0 – 20 мА (—) |
1 канал |
| Діапазон вимірювання струму, мА |
0 – 20 |
| Похибка вимірювання |
± 1 % |
| ! Цифровий вхід |
4 канали |
| Діапазон вимірювання |
Замкнено – розімкнено |
| Тип датчика цифрового сигналу |
Сухий контакт |
| Діапазон вимірювання частоти імпульсів, Імп * хв |
1 – 15000 |
| Максимальне значення лічильника імпульсів |
999999999 |
* – вхід потужності не має фізичних клем підключення, параметри потужності розраховуються
виходячи з виміряних значень напруги і струму.
