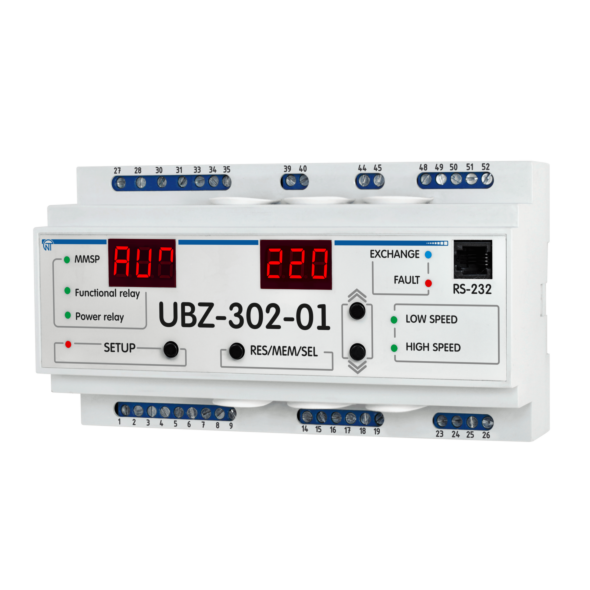

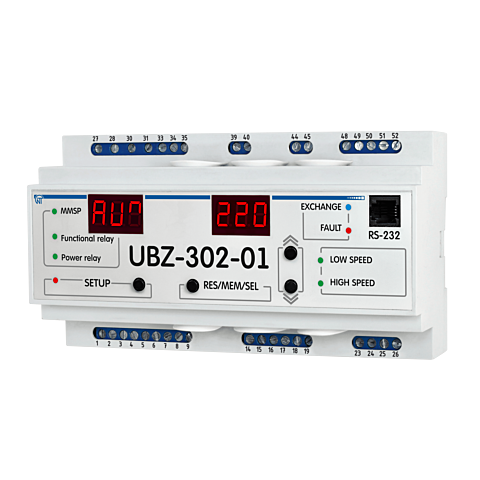

Uniwersalny moduł ochrony silników asynchronicznych UBZ-302-01

Urządzenie przeznaczone jest do ochrony dwubiegowych (dwuwirnikowych) silników, ciągłego monitorowania parametrów napięcia sieciowego, skutecznych wartości prądów fazowych/liniowych oraz sprawdzania rezystancji izolacji silników elektrycznych.

UBZ-302-01 zapewnia ochronę dwubiegowych (dwuwirnikowych) silników asynchronicznych o nominalnym prądzie od 5 do 50 A przy zastosowaniu wbudowanych transformatorów prądowych.

Ochrona silników elektrycznych obejmuje:

• Niskiej jakości napięcie sieciowe: niedopuszczalne skoki napięcia, przerwy i asymetrię faz, zaburzenia sekwencji i sklejenie faz.
• Przeciążenia mechaniczne: symetryczne przeciążenie prądowe fazowe/liniowe.
• Przekroczenie progu prądu odwrotnej sekwencji: ochrona przed asymetrią prądów.
• Przeciągnięty rozruch lub zablokowanie wirnika.
• Niedopuszczalnie niski poziom izolacji: pomiar rezystancji izolacji między uzwojeniem stojana a obudową silnika przed uruchomieniem.
• Zwarcie uzwojenia stojana do ziemi podczas pracy: ochrona na podstawie prądów upływowych do ziemi.
• Przeciążenia cieplne silnika.

Konfiguracja ochrony:

• Użytkownik może określić zestaw parametrów ochrony poprzez zaprogramowanie urządzenia.
• Dla każdego typu ochrony istnieje możliwość włączenia lub wyłączenia automatycznego ponownego załączenia (APZ) obciążenia.

Dodatkowe funkcje:

UBZ-302-01 posiada pełny zestaw funkcji ochronnych znanych z UBZ-301.

Dodatkowo:

• Chroni przed przeciągniętym rozruchem i zablokowaniem wirnika.
• Monitoruje przegrzanie uzwojeń silnika za pomocą czujników temperatury.
