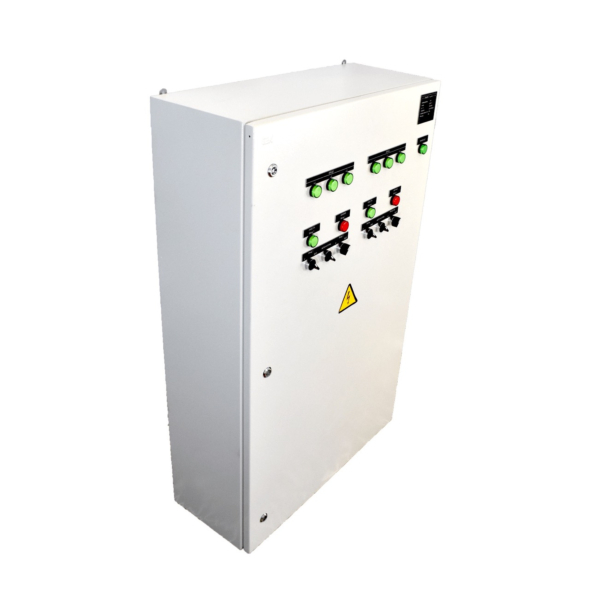

Шафа керування автоматичним вводом резерву

Шафа керування автоматичним вводом резерву (ШК АВР) призначена для керування та переключення зі стаціонарнорної на резервну подачачу напруги, та в зворотньому напрямку.

ШК АВР здійснює захист мережі при відхилення поточного навантаження від номінального, контролює поряддок та можливе залипння фаз.

Також за допомогою ШК АВР можливо налаштувати роботу в автоматичному та ручному режимах, час перемикання на резервний ввод та повернення до мережі, а також індикацю режимів роботи.

До складу шафи входять БЛОK PEF-321АВР, реле контролю RNPP-311М,, реле часу REV-201М, Автоматичні вимикачі, УЗо з диф.струмом 300мА, контактори та інше обладнання. На вибір замовника , при виготовленні ШК АВР може використовуватись обладнання тих світових лідерів у сфері електротехнічного обладнання як IEК, EATON або Schneider Electric.

Вартість шафи залежить від обраного виробника обладнання.

Шафа керування дозволяє організувати:

• Керування та перемикання між двома міськими (стаціонарними) вводами (мережами) у випадку виходу параметрів за встановлені межі
• У випадку відхилення параметрів стаціонарної мережі АВР забезпечує запуск генератора та перемикання навантаження на нього
• Захист навантаження та генератора від аварій в мережі, а саме
• а) відхилення від номінальної напруги
• б) порядок фаз
• в) перекос фаз
• Час перемикання на резервний ввод
• Роботу в автоматичному та ручному режимі
• Індикацію режимів роботи
