Обмежувачі перенапруг для захисту від імпульсних стрибків
Обмежувач перенапруги використовують для захисту електромережі та підключеного обладнання від коротких, але небезпечних імпульсних перенапруг. Такі стрибки можуть виникати під час грози, аварійних перемикань у мережі, роботи потужного обладнання або комутації індуктивних навантажень. Для електроніки, автоматики, побутової техніки, щитового обладнання та систем керування навіть короткий імпульс може бути критичним.
ОПН не стабілізує напругу і не замінює автоматичні вимикачі. Його завдання інше - обмежити імпульсну перенапругу та відвести імпульсний струм, щоб зменшити ризик пошкодження обладнання. Саме тому обмежувачі імпульсних перенапруг встановлюють у ввідно-розподільних пристроях, квартирних і поверхових щитках, електрощитах приватних будинків, комерційних об’єктів та громадських будівель.
У категорії представлені обмежувачі перенапруг ОПН-М Novatek-Electro для однофазних і трифазних мереж до 0,4 кВ. Більше інформації про виробника та інші рішення для електрозахисту можна переглянути на сайті Novatek Україна.
Коли потрібен обмежувач імпульсних перенапруг
Обмежувач імпульсних перенапруг варто встановлювати там, де є ризик пошкодження обладнання через короткі стрибки напруги. Це особливо актуально для будинків із повітряним вводом, приватного сектору, об’єктів із зовнішніми лініями, виробничих і комерційних приміщень, систем автоматизації, охорони, відеоспостереження, зв’язку та керування.
Імпульсна перенапруга може тривати дуже коротко, але її енергії достатньо, щоб пошкодити блок живлення, плату керування, контролер, реле, модуль автоматики або інше чутливе обладнання. При цьому користувач часто не бачить проблеми напряму: світло може навіть не встигнути помітно мигнути, але електроніка вже отримує удар.
Саме тому ОПН 0,4 кВ використовують не як “додатковий аксесуар”, а як частину нормальної системи захисту електромережі. Найкраще такі пристрої працюють у комплексі з правильно виконаним заземленням, автоматичними вимикачами, реле контролю напруги та іншими елементами щитового захисту.
Де встановлюють ОПН
Обмежувачі перенапруг встановлюють у розподільчих щитах, ближче до точки входу живлення або на потрібному рівні електромережі. Конкретне місце монтажу залежить від схеми об’єкта, типу мережі, класу захисту та того, яке обладнання потрібно захистити.
Ввідно-розподільні пристрої
У ввідно-розподільних пристроях ОПН захищає мережу об’єкта від імпульсних перенапруг, які можуть прийти з боку зовнішньої лінії. Це важливо для приватних будинків, комерційних приміщень, невеликих виробничих об’єктів і громадських будівель.
Квартирні та поверхові щитки
У багатоквартирних будинках обмежувачі перенапруг можуть використовуватися в поверхових або квартирних щитках. Їх ставлять для додаткового захисту внутрішніх ліній, побутової техніки, електроніки, роутерів, систем сигналізації, відеоспостереження та іншого обладнання.
Щити автоматики та технічні приміщення
Для щитів автоматики, насосних станцій, вентиляційних систем, серверних, охоронних систем і технічних приміщень захист від імпульсних перенапруг особливо важливий. У таких об’єктах пошкодження одного модуля може зупинити не тільки окремий прилад, а й цілу систему.
Які обмежувачі перенапруг представлені в категорії
У категорії є моделі для різних схем: однофазні, 1+N, трифазні та 3+N. Вони відрізняються кількістю модулів, кількістю захищених ліній, номінальним розрядним струмом і сценаріями застосування. Нижче - коротко про основні модифікації без опису змінних картриджів.

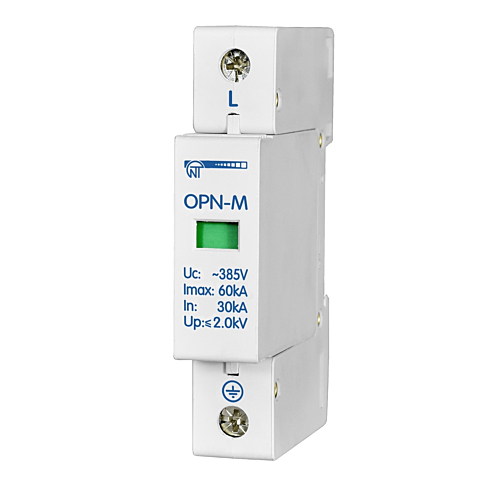

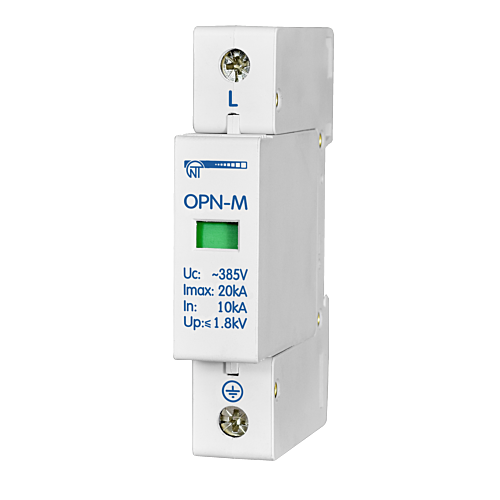

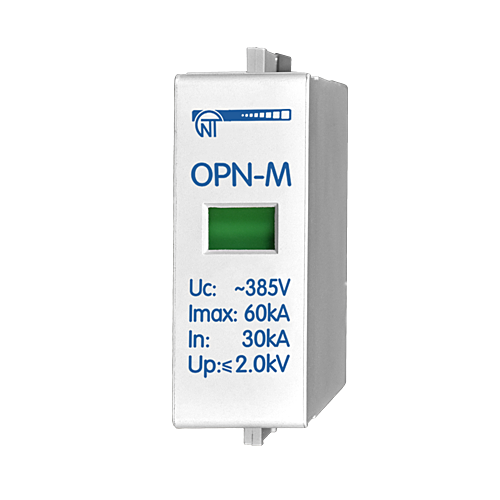

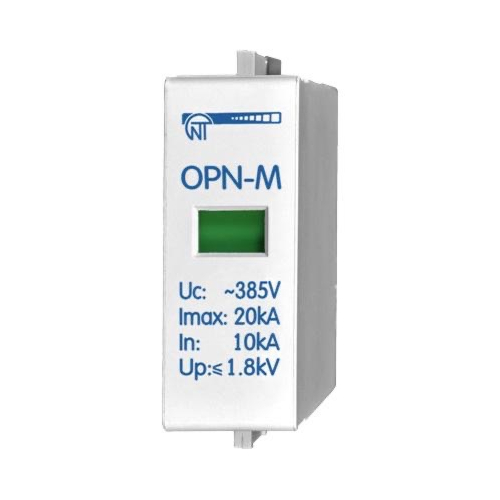

OPN-M 1S - для однофазних ліній
і призначені для однофазних ліній. Такі обмежувачі перенапруги підходять для електрощитів, де потрібно захистити одну фазу від імпульсних стрибків.
Моделі 1S можна розглядати для квартир, невеликих приватних будинків, окремих ліній живлення, щитів автоматики або однофазних ділянок мережі. Вибір між 10 кА і 30 кА залежить від потрібного рівня захисту та умов об’єкта.

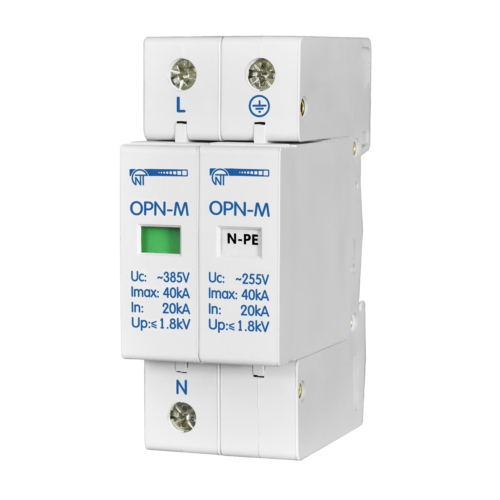

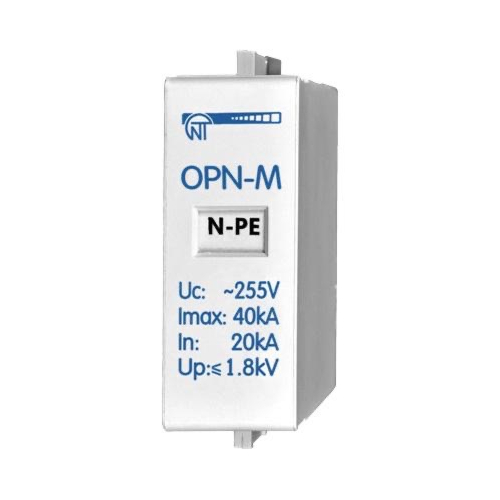

OPN-M 2S - для схем 1+N
підходить для схем, де потрібно захищати фазний і нейтральний провід. Такий варіант доречний для однофазних мереж із підвищеними вимогами до захисту, коли важливо врахувати не тільки фазу, а й лінію N.
Це рішення можна використовувати в розподільчих щитах житлових, комерційних і технічних об’єктів, де потрібно посилити захист внутрішніх кіл від імпульсних перенапруг.

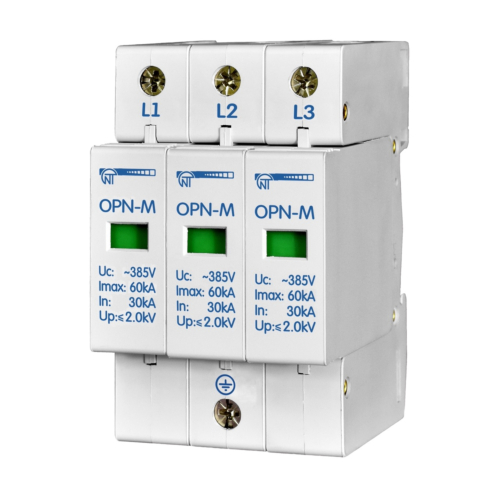

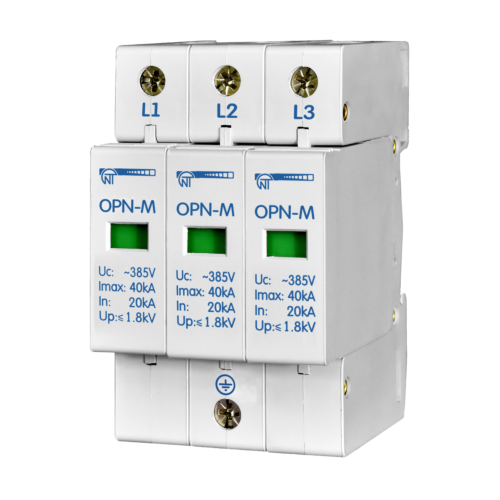

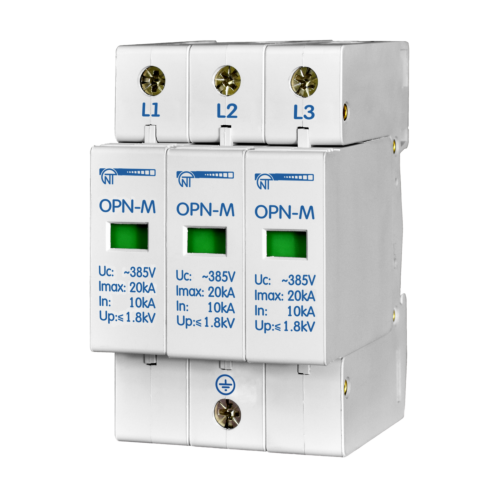

OPN-M 3S - для трифазних мереж
, і використовують у трифазних мережах, де потрібно захистити три фази від імпульсних перенапруг.
Такі моделі актуальні для приватних будинків із трифазним вводом, комерційних об’єктів, майстерень, виробничих зон, насосних станцій, вентиляції, систем автоматизації та іншого обладнання, що живиться від трифазної мережі.

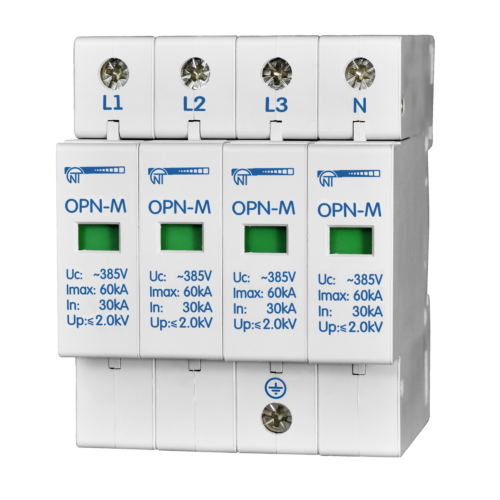

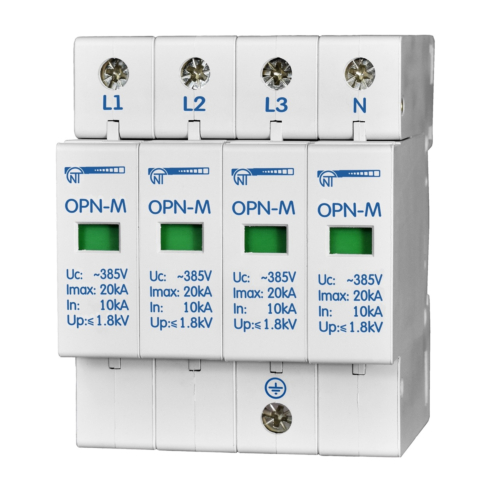

OPN-M 4S - для трифазних схем 3+N
, і призначені для трифазних схем із нейтраллю. Це рішення для об’єктів, де потрібно захищати не тільки фазні провідники, а й N-лінію.
Моделі 4S доречні для головних і групових щитів, технічних приміщень, будівель із трифазним вводом, систем автоматики та об’єктів, де потрібен більш повний захист мережі 0,4 кВ від імпульсних перенапруг.
Як вибрати обмежувач перенапруги
Щоб правильно вибрати обмежувач перенапруги, потрібно врахувати не тільки ціну. Важливі тип мережі, кількість фаз, схема підключення, клас захисту, номінальний і максимальний розрядний струм, місце встановлення в щиті та вимоги до всієї системи захисту.
За кількістю фаз
Для однофазних мереж використовують моделі 1S або 2S, залежно від схеми захисту. Для трифазних мереж потрібні 3S або 4S. Якщо в схемі потрібно захищати нейтральний провід, варто розглядати модифікації 1+N або 3+N.
За розрядним струмом
У категорії є моделі з різним номінальним і максимальним розрядним струмом. Чим вищі ці значення, тим більший імпульсний вплив може відвести пристрій у межах своїх характеристик. Для базових задач може бути достатньо 10 кА, для більш відповідальних щитів варто розглядати 20 або 30 кА.
За класом захисту
Клас захисту визначає, на якому рівні мережі та від яких імпульсів використовується пристрій. В одних схемах ОПН ставлять на вводі, в інших - у групових щитах або ближче до чутливого обладнання. Правильний підбір класу краще робити з урахуванням проєкту електромережі та вимог до захисту конкретного об’єкта.
За місцем у розподільчому щиті
Обмежувачі перенапруг встановлюють на DIN-рейку, тому перед покупкою потрібно врахувати кількість модулів у щиті. Моделі 1S займають менше місця, 4S потребують більше простору, але й захищають більшу кількість провідників.
Обмежувач перенапруги, реле напруги та автомат - у чому різниця
Автоматичний вимикач захищає лінію від короткого замикання та перевантаження. Реле напруги контролює довготривалі відхилення напруги і відключає навантаження, якщо параметри мережі стають небезпечними. Обмежувач перенапруги працює з іншим типом загрози - короткими імпульсними стрибками, які можуть тривати дуже мало, але мати високу енергію.
Тому ці пристрої не замінюють один одного. У грамотному електрощиті вони можуть працювати разом: автомат захищає лінію, реле контролює якість живлення, а ОПН відводить імпульсні перенапруги. Саме комплексний підхід дозволяє краще захистити техніку, електроніку та щитове обладнання.
Купити обмежувач перенапруг ОПН в Україні
Купити обмежувач перенапруг варто після розуміння, для якої мережі він потрібен: однофазної, 1+N, трифазної або 3+N. Також потрібно врахувати рівень захисту, розрядний струм, місце встановлення в електрощиті та особливості об’єкта.
Ціна обмежувача перенапруги залежить від кількості модулів, кількості фаз, номінального розрядного струму, класу захисту та конкретної модифікації. На сторінці категорії можна порівняти моделі ОПН-М за основними параметрами й підібрати пристрій для квартири, приватного будинку, офісу, комерційного об’єкта або технічного щита.
Що важливо врахувати перед покупкою
Перед покупкою потрібно перевірити тип електромережі, систему заземлення, кількість фаз, вимоги до захисту нейтралі, потрібний розрядний струм, клас захисту та місце для монтажу в щиті. Також важливо, щоб підключення виконував спеціаліст, який розуміє схему електрощита і правила роботи з пристроями захисту від перенапруг.
Правильно підібраний обмежувач імпульсних перенапруг допомагає зменшити ризик пошкодження обладнання через грозові та комутаційні імпульси. Для мережі 0,4 кВ це один із важливих елементів електрозахисту, особливо якщо на об’єкті є чутлива електроніка, автоматика, системи зв’язку, відеоспостереження або дороге електрообладнання.
