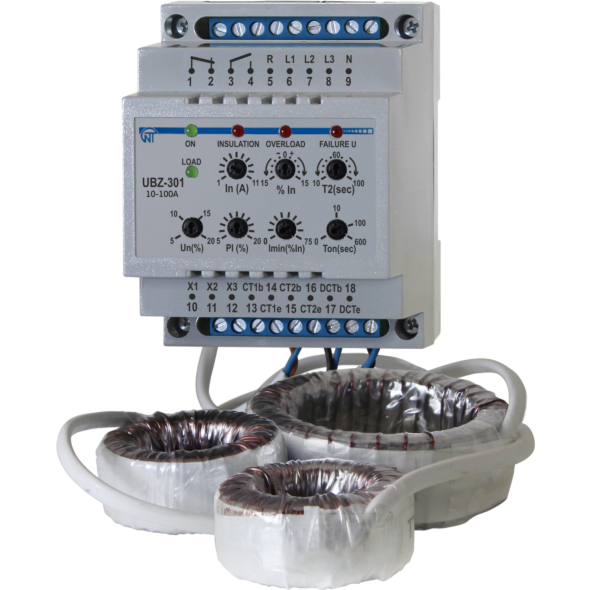

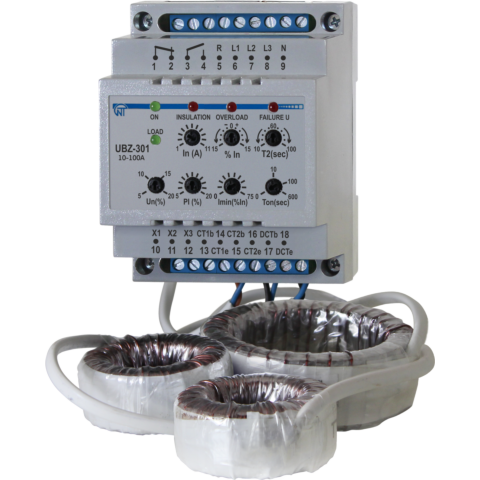

Moduł zabezpieczenia silników asynchronicznych UBZ-301 (10-100А)

Code of product:
NTBZ30110
W magazynie
410 zł
5 lat: gwarancji na urządzenie
Urządzenie zostało przetestowane pod kątem działania
Jakość potwierdzona certyfikatami UE

Więcej informacji

Obudowa 4 DIN (72 mm)
Sposób montażu Do rozdzielnicy (na szynę DIN)
Marka Novatek
Indykacja Wskaźniki
Sposób sterowania Pokrętła (regulatory)
Dostępne metody dostawy: Odbiór ze sklepu, DPD, UPS
Metody płatności: Przelew bankowy, Za pobraniem.

Szczegółowy opis produktu

Uniwersalny moduł ochrony silników elektrycznych UBZ-301 (10-100A)

Urządzenie przeznaczone jest do ciągłego monitorowania parametrów napięcia sieciowego oraz skutecznych wartości prądów fazowych/liniowych w trójfazowym sprzęcie elektrycznym 400 V / 50 Hz, w szczególności w asynchronicznych silnikach elektrycznych (SE) o mocy od 2,5 kW do 25 kW, także w sieciach z izolowanym punktem neutralnym.

Dostępne są trzy modyfikacje urządzenia w zależności od nominalnych prądów:

  • UBZ-301 5-50A.
  • UBZ-301 10-100A.
  • UBZ-301 63-630A.

Moduł zapewnia pełną i skuteczną ochronę urządzeń elektrycznych poprzez odłączanie ich od sieci lub blokowanie ich uruchomienia w następujących przypadkach:

  • Niskiej jakości napięcie sieciowe (niedopuszczalne skoki napięcia, przerwy faz, zaburzenia sekwencji i sklejenie faz, asymetria napięć fazowych/liniowych).
  • Przeciążenia mechaniczne (symetryczne przeciążenia prądowe fazowe/liniowe) – ochrona przed przeciążeniem z zależnym opóźnieniem czasowym.
  • Asymetryczne przeciążenia prądowe fazowe/liniowe związane z uszkodzeniami wewnętrznymi silnika – ochrona przed asymetrią prądów fazowych z możliwością blokady automatycznego ponownego załączenia.
  • Asymetria prądów fazowych bez przeciążenia, wynikająca z uszkodzenia izolacji w silniku lub w przewodzie zasilającym.
  • Brak momentu na wale silnika (""suchobieg"" – w przypadku pomp) – ochrona na podstawie minimalnego prądu rozruchowego i/lub roboczego.
  • Niedopuszczalnie niski poziom izolacji do obudowy – kontrola przed uruchomieniem z blokadą rozruchu w przypadku złej izolacji.
  • Zwarcie do ziemi uzwojenia stojana podczas pracy – ochrona na podstawie prądów upływowych do ziemi.


Blok realizuje ochronę urządzeń elektrycznych poprzez sterowanie cewką stycznika (kontaktora).

Funkcje urządzenia:

  • Proste i precyzyjne ustawienie nominalnego prądu silnika elektrycznego za pomocą standardowej skali prądów nominalnych.
  • Ustawienie prądu roboczego silnika różnego od standardowych wartości z uwzględnieniem dopuszczalnego długotrwałego przeciążenia.
  • Reakcja na przeciążenie z zależnym opóźnieniem czasowym.
  • Charakterystyka prądowo-czasowa dostosowana do warunków zimnego silnika.
  • (Podczas pracy rozwiązywane jest równanie różniczkowe bilansu cieplnego SE, co pozwala uwzględnić wcześniejszy stan silnika oraz najdokładniej określić przeciążenie cieplne.
  • Takie podejście pozwala również uwzględnić nagrzewanie silnika podczas rozruchów i ograniczyć (na życzenie klienta) ich liczbę w jednostce czasu).
  • Możliwość przesuwania charakterystyki prądowo-czasowej zarówno na osi prądów, jak i na osi czasu.
  • Ustawienie progów reakcji na minimalne/maksymalne napięcie, asymetrię napięć liniowych i prądów fazowych oraz czas automatycznego ponownego załączenia zgodnie z preferencjami użytkownika.
  • Wskazanie rodzaju awarii, obecności napięcia sieciowego, zakresu prądu, na który ustawiono blok oraz stanu załączenia obciążenia.
  • Poprzez moduł komunikacyjny BO-01 umożliwia wymianę i przekazywanie danych za pomocą protokołu RS-485 (moduł BO-01 dostępny na zamówienie).
