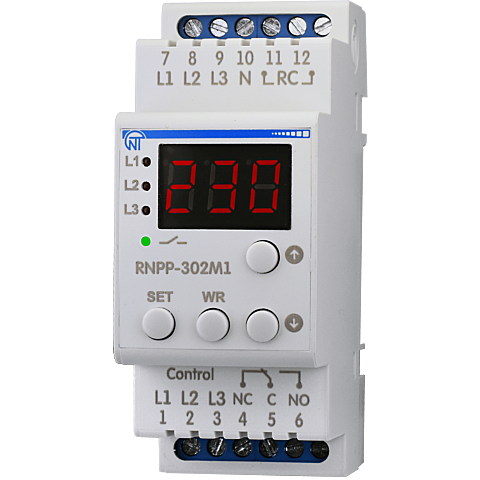

Przekaźnik napięciowy RNPP-302M1 przeznaczony jest do ochrony trójfazowych odbiorników przed głównymi rodzajami awarii w sieci elektrycznej, takich jak:

• Przekroczenie dopuszczalnych progów wartości napięcia roboczego.
• Naruszenie kolejności i zlepianie się faz.
• Naruszenie pełnofazowości i symetryczności napięcia sieciowego.

RNPP-302M1 mierzy wartości napięć fazowych (liniowych) w sieciach z neutralną ziemią lub izolowaną neutralnością i steruje cewką zewnętrznego rozrusznika magnetycznego, który przełącza obwód zasilania obciążenia.

Przekaźnik monitoruje również stan styków siłowych zewnętrznego rozrusznika magnetycznego przed i po włączeniu obciążenia, kontrolując ich sprawność (przegrzanie lub zlepianie się).

Urządzenie może pracować w czterech niezależnych trybach:

• Przekaźnik braku fazy (kontrola poziomów napięcia – wyłączony).
• Przekaźnik minimalnego napięcia.
• Przekaźnik maksymalnego napięcia.
• Przekaźnik napięcia.

RNPP-302M1 wyświetla wartość napięcia fazowego (liniowego), awarię napięcia, stan przekaźnika obciążenia (włączone/wyłączone) oraz typ awarii.

Zalety:

• Podłączenie przez rozrusznik magnetyczny.
• Kontrola stanu styków siłowych rozrusznika przed i po włączeniu obciążenia.
• Wyświetlacz segmentowy.
• Obsługa sieci z neutralną ziemią lub izolowaną neutralnością.
• Możliwość pracy w czterech niezależnych trybach.

Zastosowanie:

• Do kontroli napięcia fazowego i liniowego w sieci trójfazowej.
• Do ochrony trójfazowego lub w niektórych przypadkach jednofazowego sprzętu przed awariami w sieci trójfazowej, takimi jak: awaria napięcia, nieprawidłowa kolejność i zlepianie się faz, brak faz i asymetryczność napięcia.
• Do ochrony trójfazowego sprzętu przed awariami w sieci trójfazowej bez przewodu neutralnego.

Główne funkcje:

• Kontrola dopuszczalnego poziomu napięcia roboczego fazowego/liniowego.
• Kontrola prawidłowej kolejności faz oraz braku ich zlepiania.
• Kontrola pełnofazowości i symetryczności napięcia sieciowego.
• Kontrola stanu styków siłowych rozrusznika magnetycznego przed i po włączeniu obciążenia.
• Wyłączanie obciążenia przez otwarcie obwodu zasilania cewki rozrusznika magnetycznego w przypadku warunków do uruchomienia, z czasem uruchomienia ustawionym przez użytkownika.
• Kontrola jakości napięcia sieciowego po wyłączeniu obciążenia oraz jego automatyczne włączenie po przywróceniu parametrów napięcia z czasem automatycznego ponownego włączenia.
• Wizualne wyświetlanie wszystkich rodzajów awarii napięcia sieciowego oraz uszkodzenia styków siłowych rozrusznika magnetycznego.
