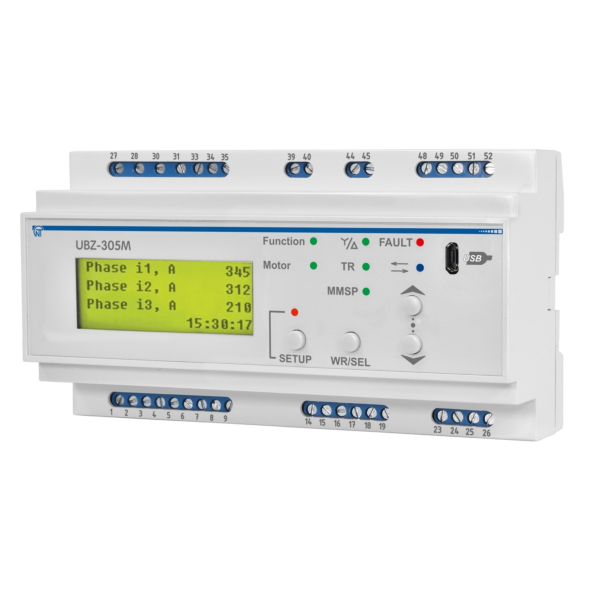

UBZ-305M przeznaczony jest do ochrony silników asynchronicznych o mocy od 2,5 kW do 315 kW przy użyciu zewnętrznych standardowych transformatorów prądowych o wyjściowym prądzie 5 A.

UBZ-305M może pracować w sieciach zarówno z izolowanym, jak i z uziemionym punktem neutralnym.

Wykonanie urządzenia: montaż na szynie DIN.

Urządzenie zapewnia ciągłe monitorowanie parametrów napięcia sieciowego, skutecznych wartości prądów fazowych (liniowych) trójfazowego sprzętu elektrycznego 400 V, 50 Hz oraz kontrolę rezystancji izolacji silników elektrycznych.

Ochrona silników obejmuje:

Niskiej jakości napięcie sieciowe:

• Niedopuszczalne wahania napięcia, przerwy fazowe, zaburzenia sekwencji i sklejenie faz, asymetria napięć fazowych/liniowych, spadek częstotliwości poniżej ustalonej wartości lub wzrost częstotliwości powyżej ustalonej wartości.
• Przeciążenia mechaniczne: symetryczne przeciążenie prądami fazowymi/liniowymi.
• Przekroczenie progu prądu odwrotnej sekwencji.

Asymetria prądów fazowych bez przeciążenia:

• Związana z uszkodzeniem izolacji wewnątrz silnika lub kabla zasilającego (porównanie współczynnika asymetrii prądu odwrotnej sekwencji z współczynnikiem asymetrii napięcia odwrotnej sekwencji).
• Zanik momentu na wale silnika ("suchy bieg" – dla pomp): ochrona na podstawie minimalnego prądu rozruchowego i/lub roboczego.
• Przeciągnięty rozruch silnika lub zablokowanie wirnika.
• Niedopuszczalnie niski poziom rezystancji izolacji między uzwojeniem stojana a obudową silnika: kontrola przed uruchomieniem.
• Zwarcie uzwojenia stojana do ziemi podczas pracy: ochrona na podstawie prądów upływowych do ziemi.
• Przeciążenie cieplne silnika.

Przegrzanie uzwojeń:

• Monitorowanie temperatury uzwojeń przy użyciu czujników wbudowanych w silnik lub temperatury obudowy przy użyciu zewnętrznych czujników temperatury.
• UBZ-305M to nowoczesne rozwiązanie ochrony silników elektrycznych w aplikacjach przemysłowych, zapewniające bezpieczeństwo i efektywność pracy.
